SigmaStar SSD2D0X系列核心板 4G-cat1模塊移植（l610） 基于觸覺智能核心板

Sigmastar芯片平臺

IDO-SOM2D0X

基于SigmaStar SSD201/202 SoC的超小SOM模組，雙核A7 1.2GHz主頻，1080P視頻解碼，支持MIPI/RGB顯示接口，支持雙以太網，支持SDIO/USB/SPI/I2C/UART/DMIC/IIS，集成音頻Codec,支持麥克風陣列；模組集成了WIFI和NAND；支持Linux系統；高性能，低成本；批量供貨保障。

1、由原理圖可知4G模塊用到GPIO39 GPIO40 GPIO41：

該模塊用的是usb 連接，我們已經配置好USB，我們只要開啟對應GPIO即可。

2、移植4G驅動,修改驅動源碼

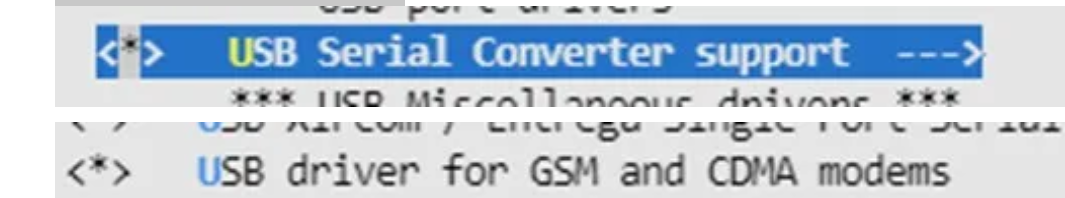

3、添加內核配置

CONFIG_USB_SERIAL=y

CONFIG_USB_SERIAL_OPTION=y

4、lsub可以看到識別該模塊

上電后可看到如下打印。

5、配置 ppp

CONFIG_PPP=y

CONFIG_PPP_MULTILINK=y

CONFIG_PPP_FILTER=y

CONFIG_PPP_ASYNC=y

CONFIG_PPP_SYNC_TTY=y

CONFIG_PPP_DEFLATE=y

CONFIG_PPP_BSDCOMP=y

6、編輯撥號腳本

7、ppp撥號

pppd call modem_L610 &

嘗試ping 114.114.114.114，驗證網絡是否通暢

成功連通啦！
