工業通訊技術 ethercat轉profinet網關讓電機學自主呼吸

傳統電機保護系統的反應速度一直是工業自動化領域的一大挑戰。然而，某制造企業通過采用Profinet與EtherCAT協議轉換方案-穩聯技術WL-PN-ECATM，發現可以提升了設備的安全性和運行效率。

在此系統架構中，現場控制器選用了西門子1200系列PLC，具備良好的編程環境和靈活性。同時，遠程IO站采用了安川伺服驅動器模塊，這些模塊支持EtherCAT協議，作為EtherCAT從站進行數據收集和控制。由于西門子S7-1200系列PLC支持PROFINET協議，而安川驅動器使用的是EtherCAT協議，企業借助穩聯技術生產的EtherCAT轉Profinet網關模塊，實現了不同協議之間的數據交換。

通過這一創新的方案，企業成功實現了電流超標的自動調節和振動異常的即時報警功能。這意味著在設備出現異常情況時，系統能夠迅速反應，比人工干預提前8秒啟動保護措施，顯著降低了故障造成的損失。此外，集成的能耗看板揭示了隱形浪費，通過實時監控和數據分析，企業能夠針對性地調整和優化，從而降低不必要的能耗，提高整體運行效率。

應用項目配置示例：

下圖提供自動化任務的概述，穩聯技術EtherCat轉Profinet網關模塊連接西門子S7-1200 PLC(PROFINET)和安川EtherCAT耦合器通訊。

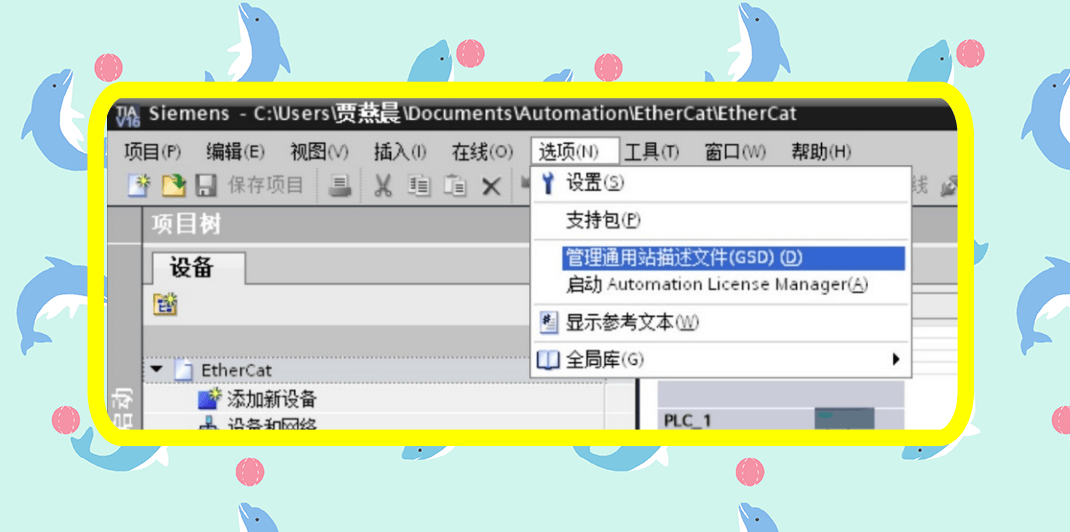

1、首先將EtherCat轉Profinet網關GSD文件導入西門子PLC組態軟件中；

2、找到GSD所在文件夾；

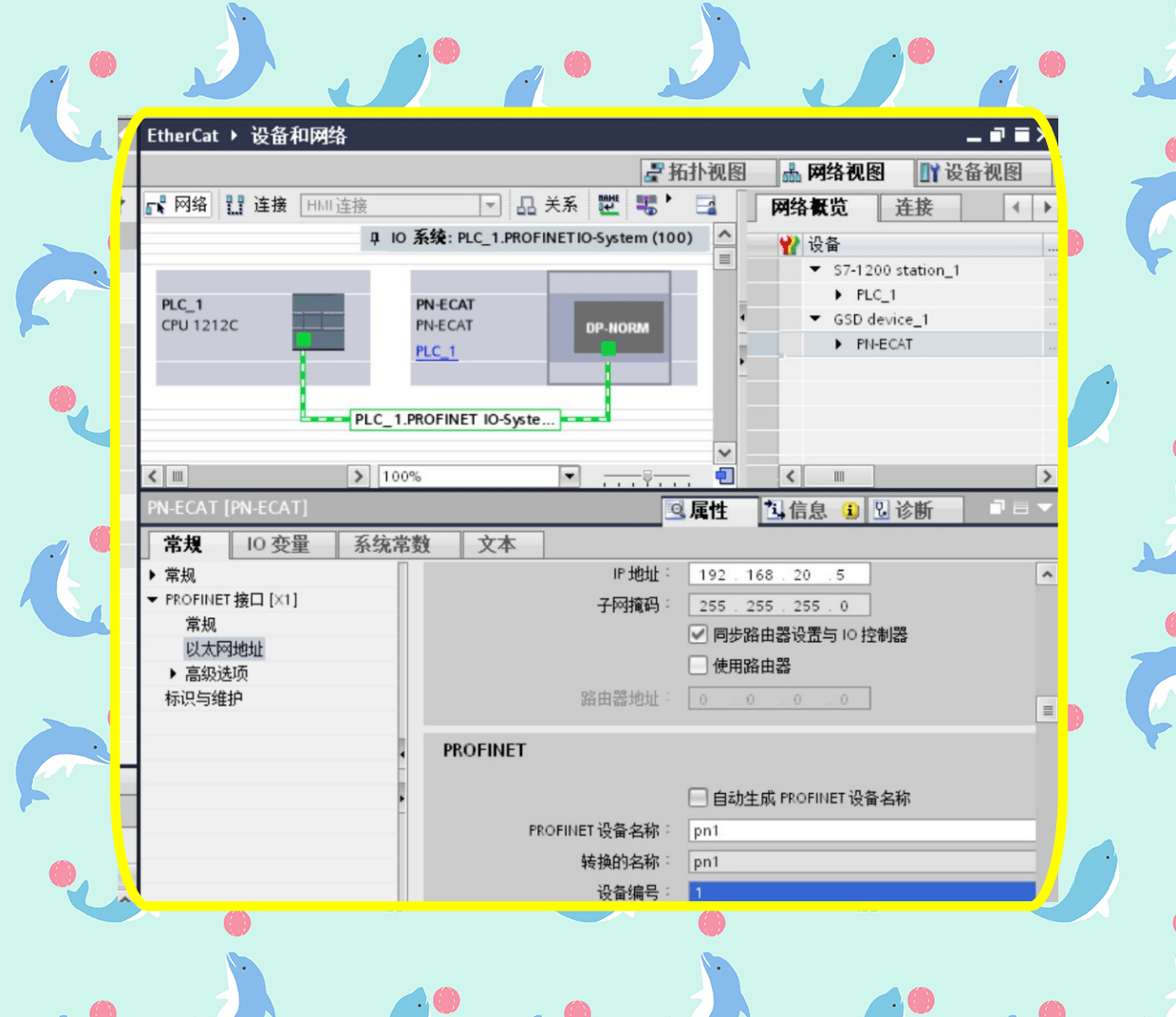

3、添加EtherCAT轉Profinet網關模塊，并設置EtherCat轉Profinet網關IP地址及設備名稱；

4、添加輸入輸出字節數長度；

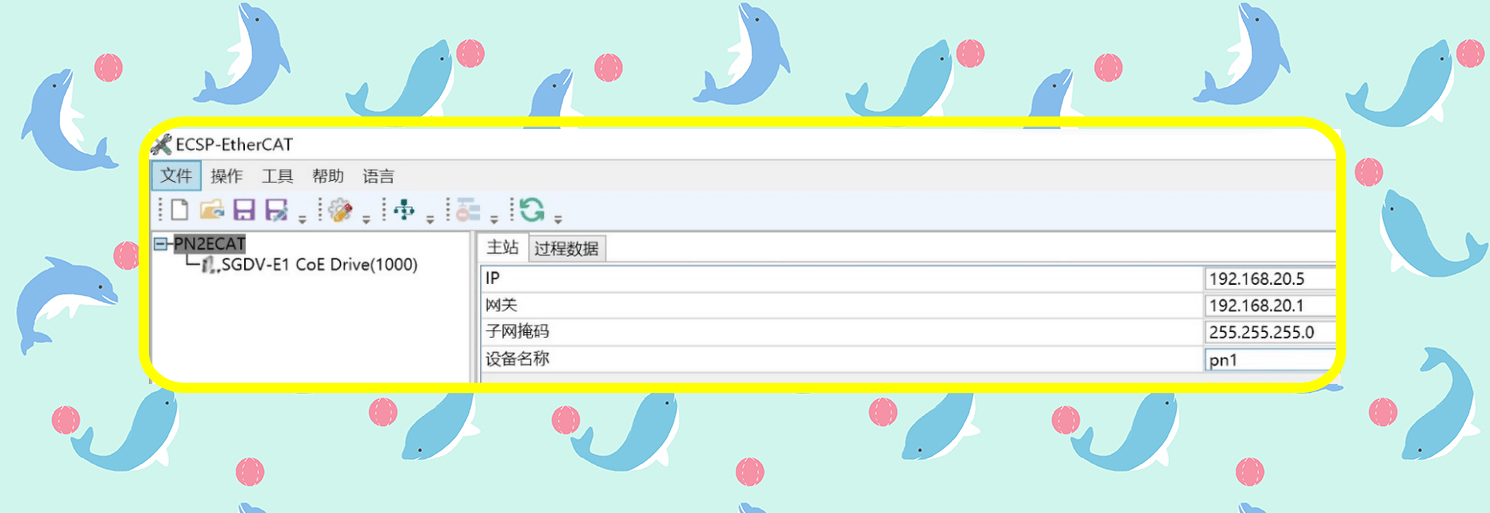

5、保存組態并下載到PLC，打開EtherCat轉Profinet網關配置軟件新建項目并設置EtherCat轉Profinet網關IP及設備名稱（與PLC組態保持一致）；

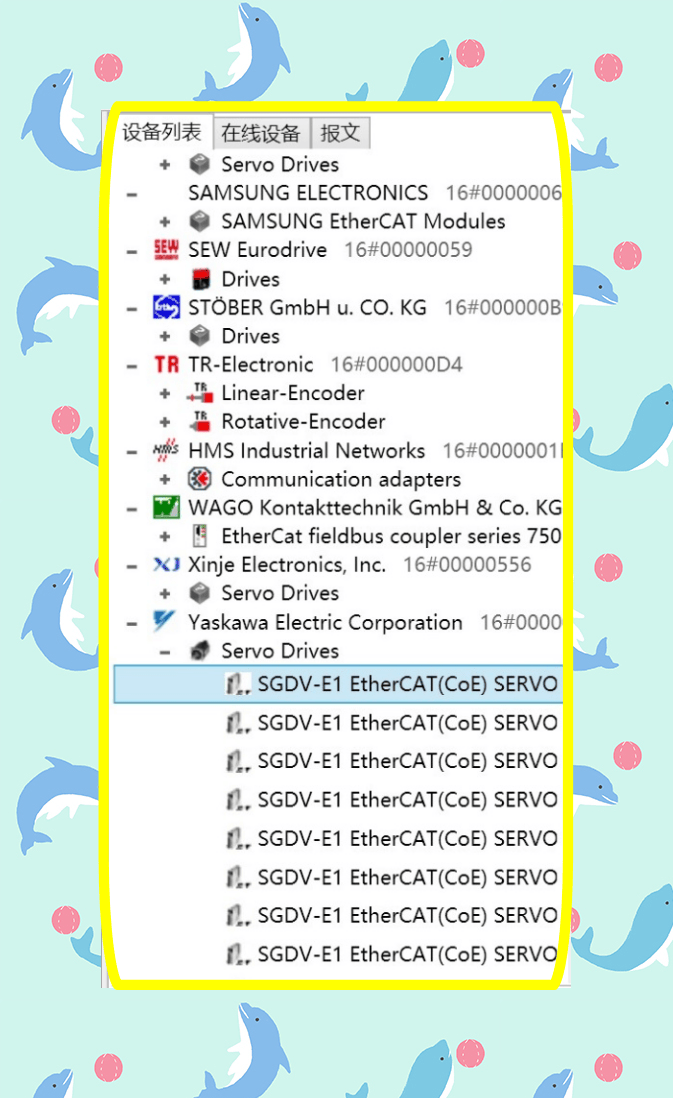

6、添加從站伺服；

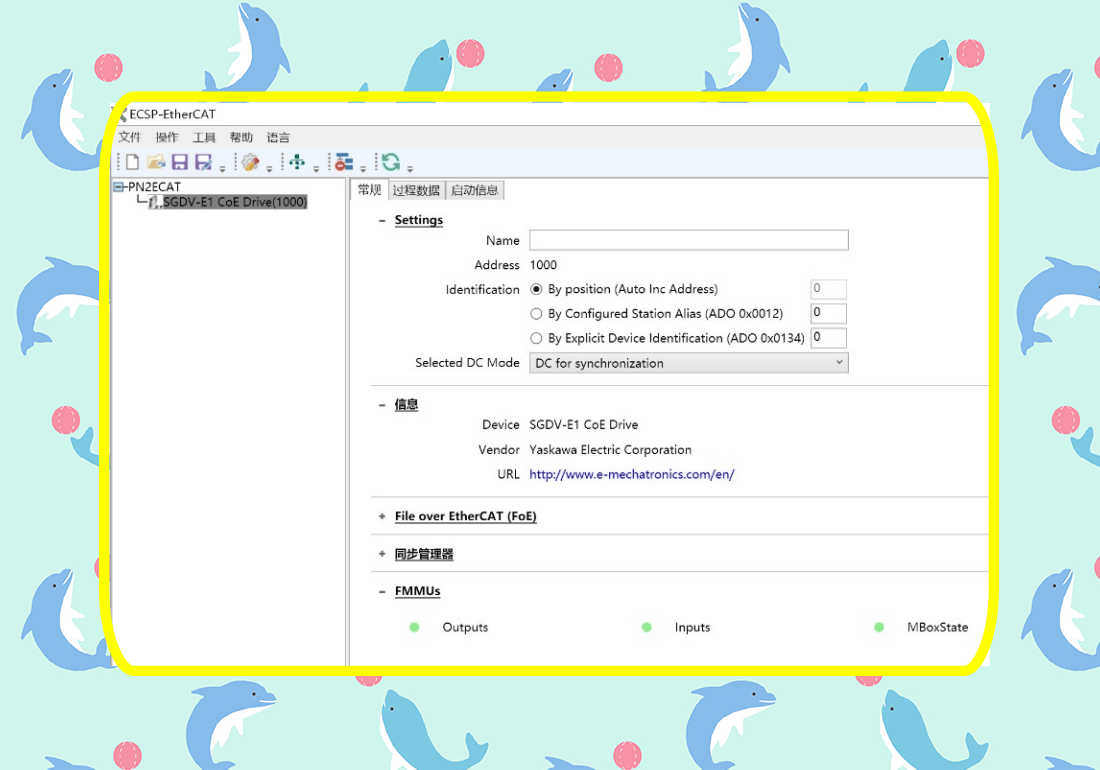

7、設置從站一些基本參數（一般站號自動排序，所以保持默認即可）；

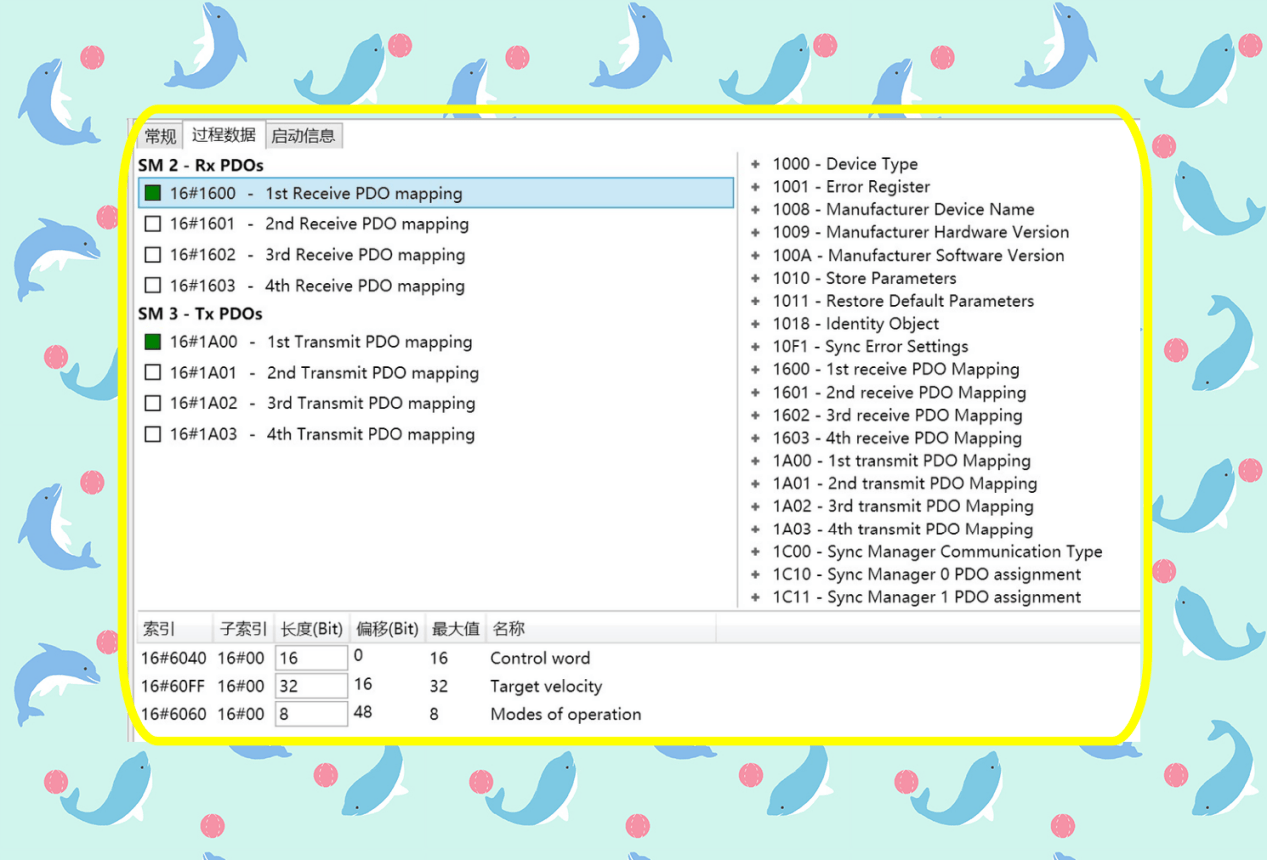

8、設置從站的PDO參數分配；

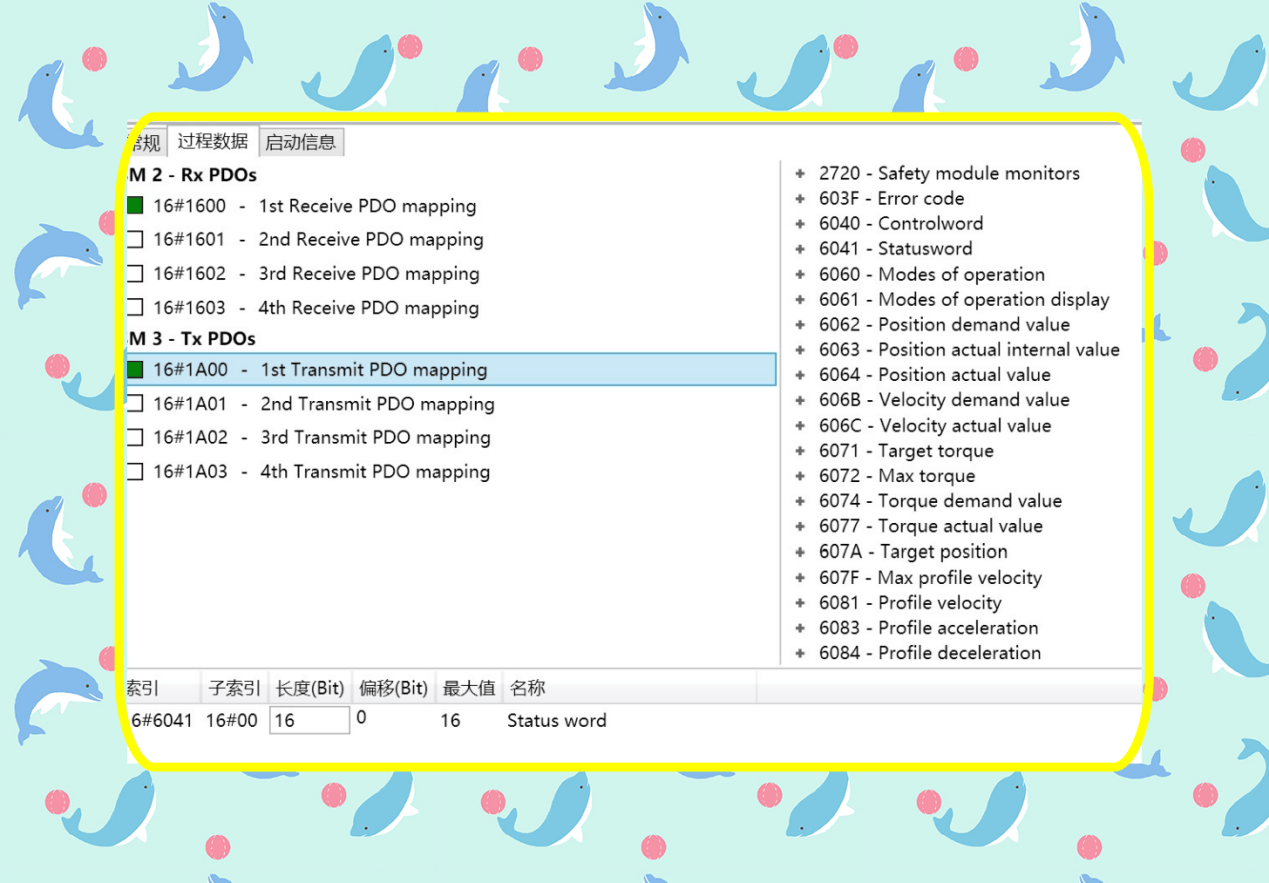

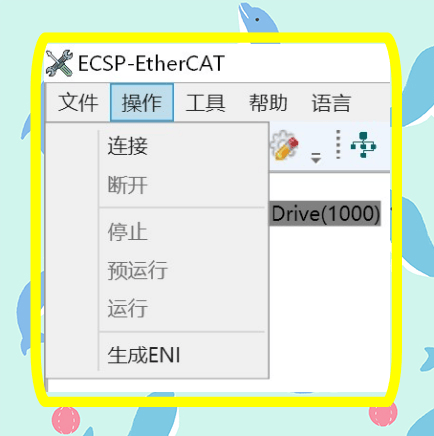

9、本例在RPDO1里設置了控制字、速度、運行模式3個參數，TPDO1里設置了狀態字一個參數，確認配置無誤后點擊“操作”-“連接”；

10、隨后預運行及運行會變?yōu)楹谏蛇x狀態。依次點擊預運行-運行，把配置載進EtherCat轉Profinet網關即可。連接PLC與EtherCat轉Profinet網關及第三方設備。 Ok燈亮后表示Profinet通訊正常，RUN常亮，err滅表示EtherCAT通訊正常，通訊正常后對對應的IQ地址進行讀寫即可。

總結：該制造企業通過實現Profinet與EtherCAT協議的有效轉換，不僅提升了電機保護的響應速度，還在能耗管理上取得了顯著成效。這一應用展示了工業自動化系統在智能化和精細化管理方面的發展?jié)摿?，為企業未來的數字化轉型奠定了堅實基礎。
