汽車電源總線防護方案_TVS瞬態抑制二極管

2024/06/24
2533
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

汽車電源總線防護方案_TVS瞬態抑制二極管.docx

共1個文件

一、應用背景

1)汽車點火開關、繼電器觸點交流發電機、燃油噴射器等產生電磁干擾,直接影響車內電子模塊;

2)汽車電子必須通過IOS7637-2電源線應用相關標準;

二、方案詳解

? 方案選用專門用于汽車電子上的TVS瞬態抑制二極管做保護,保護電子模塊免受應力過電壓

? 方案為汽車電子DC12V/24V電源總線過電壓保護解決方案;

? 此方案可以過IOS-7637-2標準的五類測試條件;

三、方案應用

車載導航、倒車系統、顯示儀盤儀表;

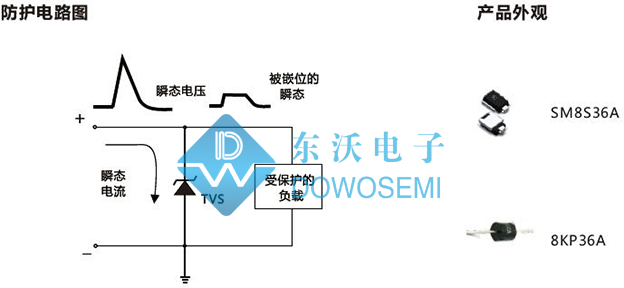

四、防護電路圖


五、保護器件詳解

? TVS二極管SM8S36A

VBR:40.0 V-44.2 V

IR:150 uA

VRWM:36 V

IPP:114.00 A

VC:58.1 V

封裝:DO-218AB

? TVS二極管8KP36A

VBR:40.0 V-44.2 V

IT:1 mA

VRWM:36 V

Ipp:137.7 A

Vc :58.1 V

封裝:R6/P600
咨詢熱線:136 7581 6901(微信同號)朱工
