Altium Designer基礎 | AD畫圖基礎設置

2024/07/09 作者：BT-BOX

3402

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

設計資料獲取聯(lián)系方式.doc

共1個文件

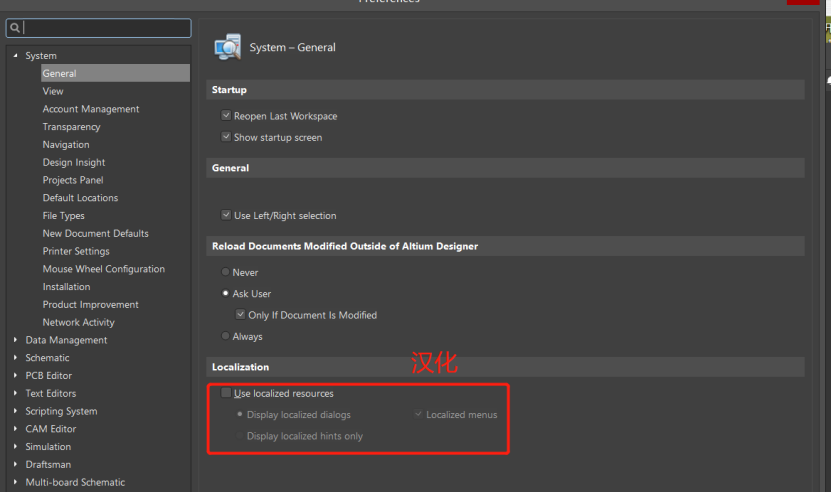

DXP->Preferences->System-Localization
選擇Use localized resources 然后點apply
重啟AD17即可
在這里插入圖片描述

設置是否實時在線檢測。勾上檢測的話會比較卡，建議不勾選，畫好的時候再運行DRC，檢測錯誤。
最好按照圖示做修改。有寫是修改說明內容。
在這里插入圖片描述

在這里插入圖片描述

在這里插入圖片描述

按住CTRL 點擊工具欄工具
在這里插入圖片描述

間距快捷 a
換層快捷:shit+s
調出工具欄：view -> Toolsbar
在這里插入圖片描述
