英集芯ip6808無線充電實際電路應用諾芯盛提供PCBA模塊實物圖

2024/09/05
4118
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

英集芯ip6808無線充電實際電路應用諾芯盛提供PCBA模塊實物圖.docx

共1個文件

英集芯IP6808_UA是ip6808芯片系列芯片中的一種主要應用于15W功率的型號,是一款無線充電發射端控制SoC芯片,兼容WPC Qiv1.2.4最新標準,支持A11線圈,支持5W、蘋果7.5W、三星10W、EPP 15W充電。IP6808通過analog ping檢測到無線接收器,并建立與接收端之間的通信,則開始功率傳輸。

800-112

英集芯ip6808無線充電實際電路應用中具有保持充電狀態不中斷的DPM功能:

ip6808無線充電芯片針對供電能力不足的USB電源,具有動態功率管理功能,可保持充電狀態不中斷。當系統檢測到輸入電壓低于4.0V時,啟動DPM功能,減少發射功率并保持。當輸入電壓回復到4.8V以上,且輸入電流比進入DPM時減小200mA后,系統退出DPM狀態。

一、ip6808無線充電實際電路應用PCBA模塊實物圖正面:

678678

二、ip6808無線充電實際電路應用PCBA模塊實物圖背面:

8568

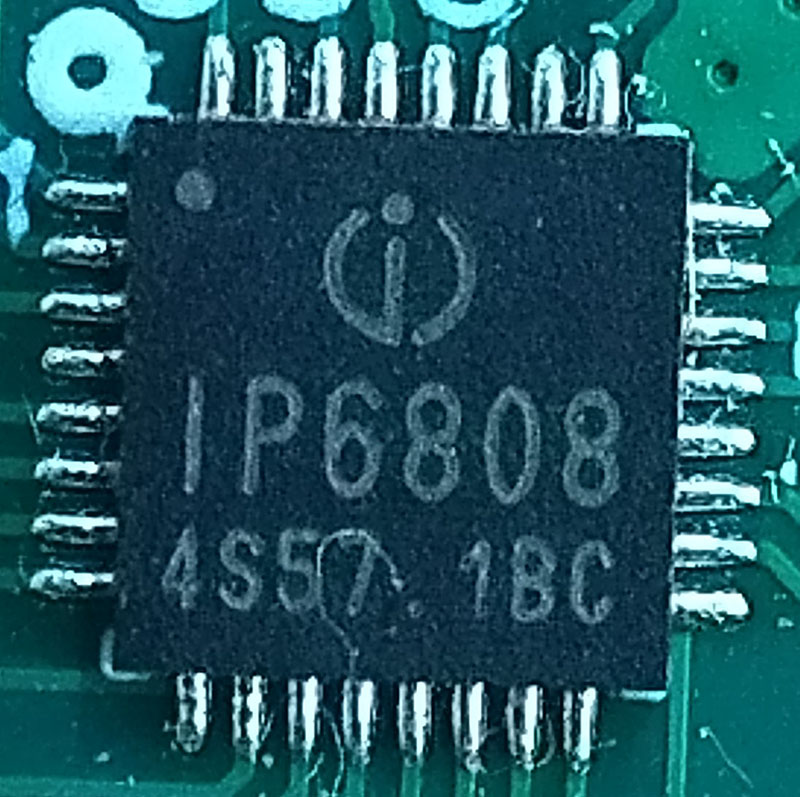

三、ip6808無線充電實際電路應用PCBA模塊實物圖主控芯片特寫:

345324

四、ip6808無線充電實際電路應用PCBA模塊實物圖CBB電容特寫:

324234

五、ip6808無線充電實際電路應用PCBA模塊實物圖DPDM固件升級焊點特寫:

1234123

ip6808_UA無線充電芯片可以用專用的固件升級工具,重復多次燒錄固件;

ip6808_UA無線充電芯片是通過DPDM 來升級固件的;

六、諾芯盛科技提供的ip6808無線充電實際電路應用PCBA模塊實物圖特點:

(1)主要應用于嵌入式無線充電場景,如辦公桌嵌入式無線充電器

(2)支持5~15W無線充電發射功率應用

(3)輸入耐壓高達25V

(4)集成輸入快充協議、支持PD3.0輸入

(5)針對供電能力不足的USB電源有動態功率調整功能(DPMDPM)

(6)支持NTC溫度檢測保護
