【G07實物】基于51單片機的智能1602溫控風扇設計

PDF原理圖&PCB圖：Altium Designer

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【G07實物】

1.? 簡介

? 本文提出了一種基于51單片機的1602智能溫控風扇系統。該設計使用ATC89C51/STC89C52RC單片機、DS18B20溫度傳感器模塊、LCD1602顯示屏模塊以及電機驅動模塊。用戶可設置出兩個檔位的高、低溫度值，溫度傳感器DS18B20測出靈敏的溫度變化并用LCD1602顯示屏顯示出來。當實際溫度在兩檔之間時打開弱風1檔，當實際溫度高于高溫度設定值時自動切換到強風2檔，當實際溫度低于低溫度設定值時自動關閉風扇，風扇狀態隨外界實際溫度而改變。

2.? 主要功能

a.通過LCD1602顯示當前溫度值、上下限值、風扇檔位。

b.通過獨立按鍵設置溫度上下限值，第一次按下設置鍵設置溫度下限值，第二次按下設置鍵設置溫度上限值。

c.當實際溫度低于下限值時風扇不轉，當實際溫度在兩檔之間時打開弱風1檔，當實際溫度高于上限值時自動切換到強風2檔。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

4.? 仿真proteus8.6

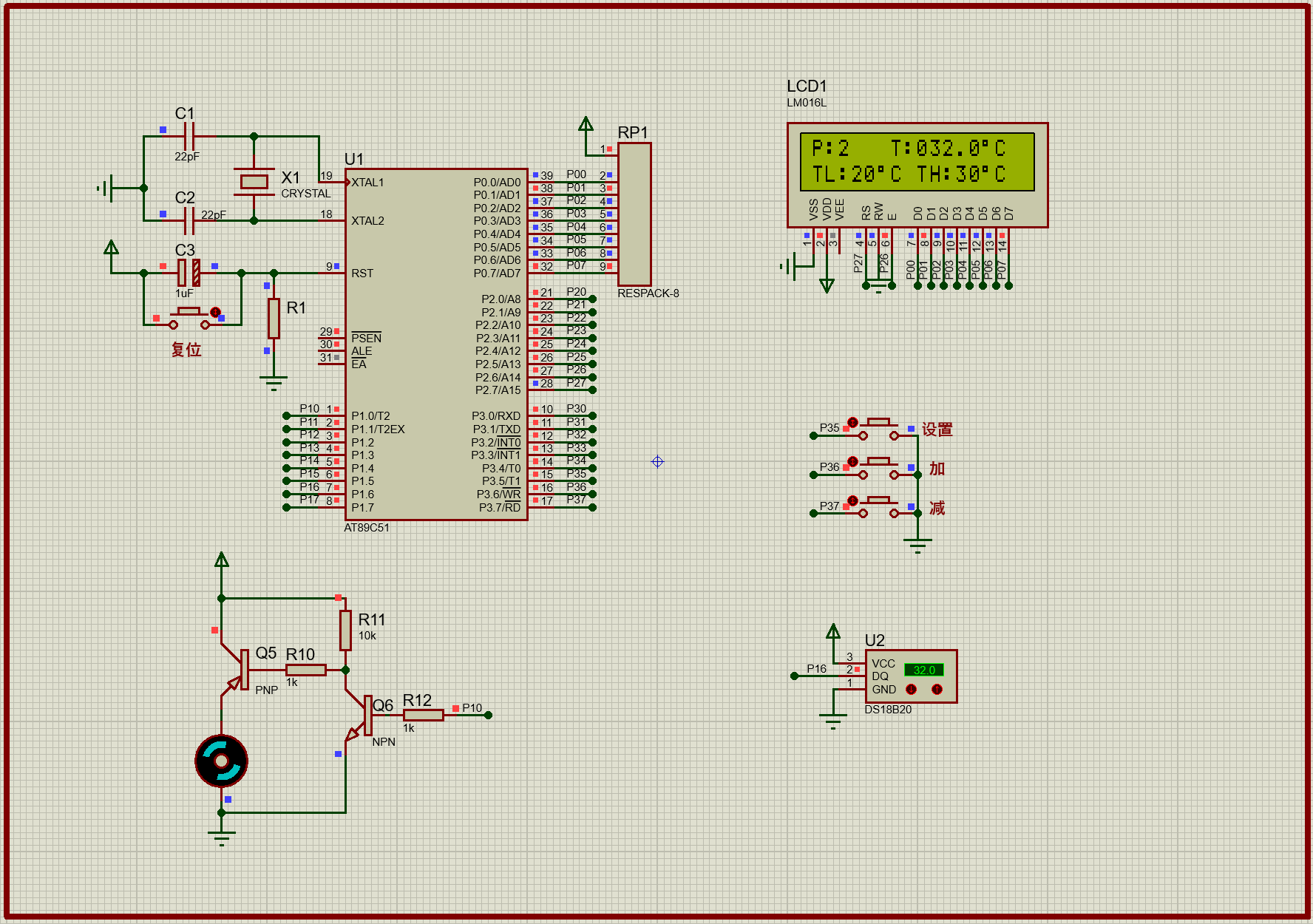

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

當溫度低于下限值，風扇停止轉動：

當溫度處于上下限值之間時，風扇1檔轉動：

當溫度高于上限值，風扇2檔轉動：

5.? PDF原理圖和PCB圖

該設計原理圖和PCB是通過Altium Designer軟件設計的，僅提供PDF原理圖和PCB頂層/底層圖片！??！

PDF原理圖：

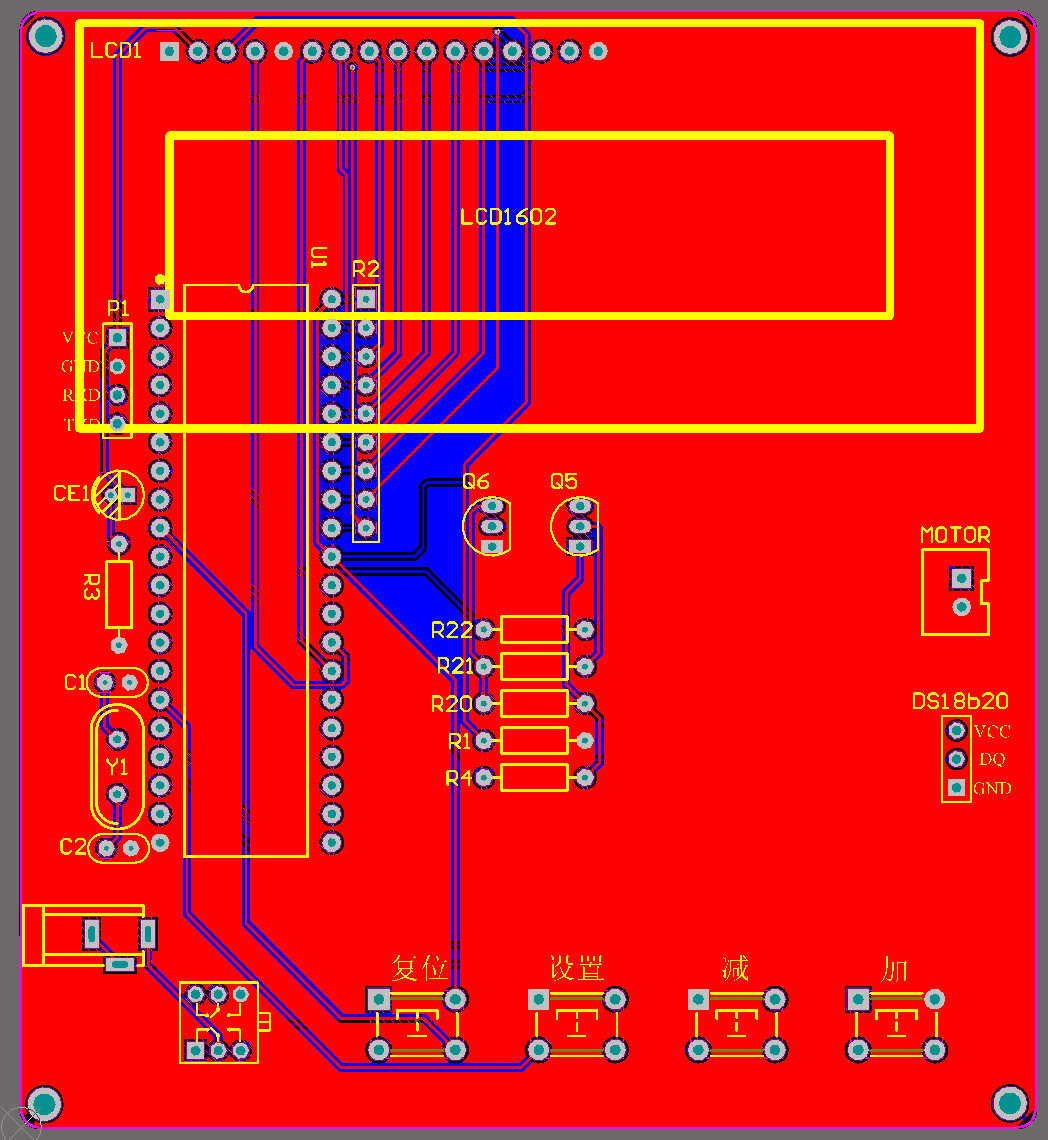

PCB頂層和底層圖：

6.? 實物照片

實物圖如下：

7.? 設計報告

設計報告主要包括硬件電路、軟件設計、仿真調試等等，僅供參考。

8.? 資料清單

設計資料主要包括C程序+Proteus仿真+PDF原理圖+PCB圖+設計報告+使用說明+元件清單+仿真演示視頻+實物演示視頻，如需實物請聯系。
