【J01實物】基于51單片機的1602萬年歷設計

PDF原理圖&PCB圖：Altium Designer

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【J01實物】

1.? 簡介

? 本文提出了一種基于51單片機的簡易電子萬年歷。此萬年歷在硬件方面主要采用AT89C51/STC89C52RC單片機作為主控核心，由DS1302時鐘芯片提供時鐘，DS18B20芯片顯示溫度、LCD1602液晶顯示屏顯示，同時電子萬年歷還具有時間校準、鬧鐘提醒等功能。

2.? 主要功能

a.通過LCD1602顯示年月日、時分秒、溫度、星期、鬧鐘等信息。

b.通過獨立按鍵設置年月日、時分秒、鬧鐘。

c.通過DS1302時鐘芯片提供系統時鐘。

d.通過DS18B20芯片提供實時溫度。

e.通過蜂鳴器提示鬧鐘狀態。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

4.? 仿真proteus8.6

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

陽歷界面：

陰歷界面：

時鐘設置：

鬧鐘設置：

5.? PDF原理圖和PCB圖

該設計原理圖和PCB是通過Altium Designer軟件設計的，僅提供PDF原理圖和PCB頂層/底層圖片?。?！

PDF原理圖：

PCB頂層和底層圖：

6.? 實物照片

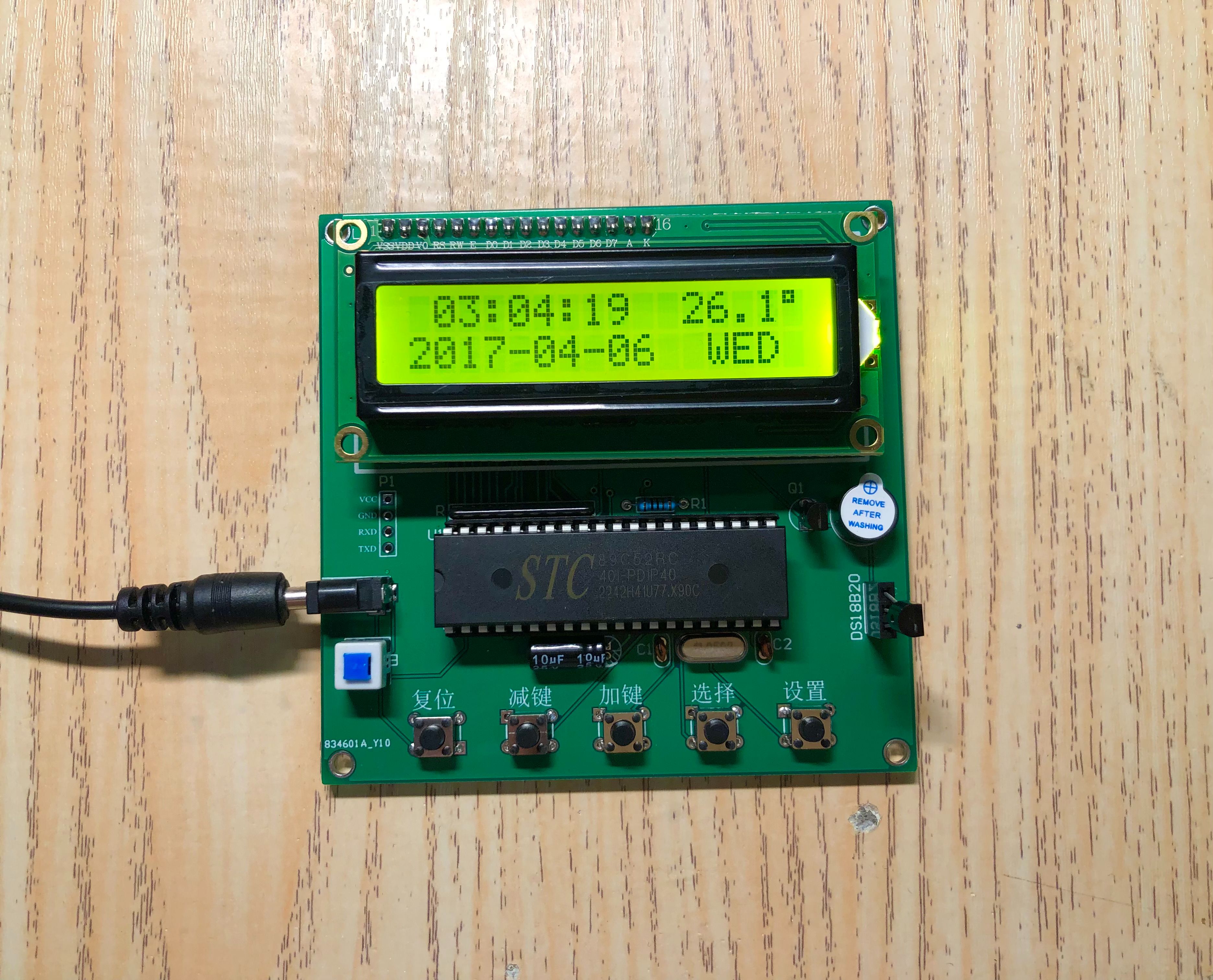

實物圖如下：

7.? 設計報告

設計報告主要包括硬件電路、軟件設計、仿真調試等等，僅供參考。

8.? 資料清單

設計資料主要包括C程序+Proteus仿真+PDF原理圖+PCB圖+設計報告+使用說明+元件清單+仿真演示視頻+實物演示視頻，如需實物請聯系。

9.? 資料獲取鏈接
