2025年被視為人形機器人的量產元年，全球產業進程正加速推進：特斯拉計劃年產1萬臺Optimus，國內智元機器人已實現千臺量產并劍指2025年商業化落地，賽力斯與華為的合作項目也將在年底邁入量產階段……在這一浪潮中，靈巧手作為人形機器人與環境交互的核心載體，成為技術突破的關鍵。
與傳統工業機器人的專用夾爪不同，人形機器人需應對復雜多變的應用場景，其執行器必須兼具高度通用性與靈活性。而這一能力的實現，很大程度上依賴于靈巧手的精密驅動——電驅方案因其高效可控成為主流選擇，其中空心杯電機憑借體積小、功率密度高的特性脫穎而出，成為靈巧手的“核心關節”。以特斯拉Optimus為例，單只靈巧手需搭載6臺電機，其中拇指關節配備了2個空心杯電機，而其他4個手指則各設一個，若雙手均配備此靈巧手，則需12個空心杯電機共同驅動。
本文將聚焦這一高成長性賽道，深入解析人形機器人的關鍵零部件——空心杯電機，探討其技術壁壘與產業機遇。
01人形機器人量產：空心杯電機的產業空間可期
人形機器人的核心硬件包括線性執行器、旋轉執行器、傳感器、靈巧手等，其中靈巧手是機器人與環境交互的關鍵執行器，技術門檻較高。與傳統工業機器人的專用夾爪不同，靈巧手需具備高自由度、高精度和快速響應能力，而這一需求直接推動了空心杯電機的應用。據MIR 睿工業測算，空心杯電機約占人形機器人硬件價值量的6.7%。

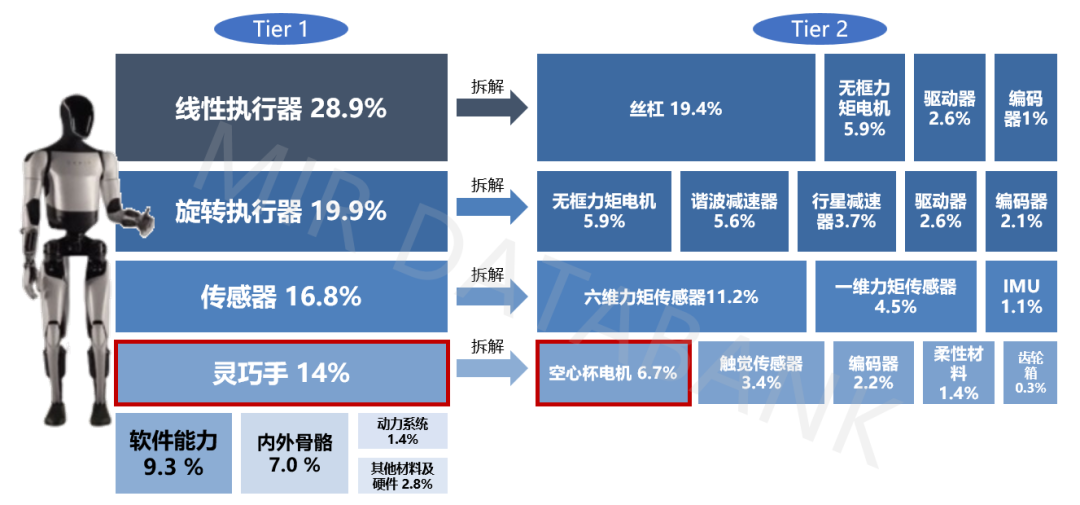

人形機器人硬件價值量拆解
信息來源：MIR 睿工業收集公開資料進行整理，MIR DATABANK
空心杯電機并不是為人形機器人專門生產的產品，它的發展歷史比人形機器人要早得多?？招谋姍C(jī)的基礎技術最早可以追溯到1958年，德國工程師Dr. F. Faulhaber研制出了斜繞組線圈繞制技術，這標志著空心杯電機技術的誕生。
空心杯電機產品因其優異性能，下游應用場景廣泛，最初被應用于航空航天、軍事等尖端行業。近年其應用領域逐步擴展至民用市場，如醫療裝置、消費類電子產品、電動工具、工業自動化、機器人等場景。目前，人形機器人在空心杯電機應用領域中的占比仍然較小。未來，隨著特斯拉及國內眾多人形機器人廠商產品規?；?，空心杯電機也將迎來廣泛的應用前景和市場需求。

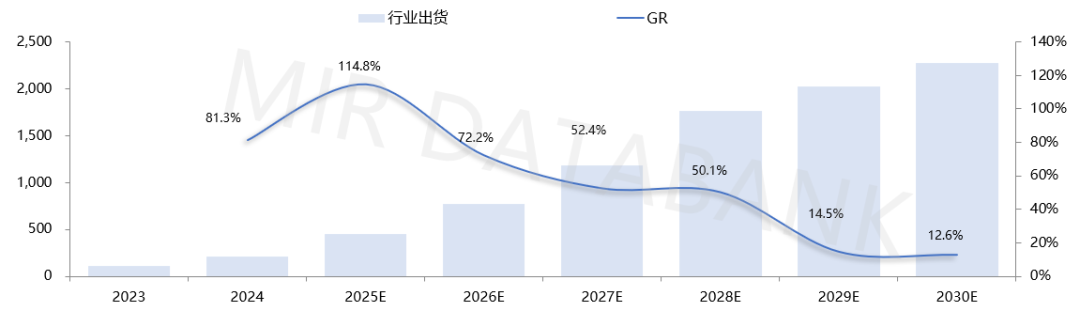

2023-2030E年中國空心杯電機市場規模推移（百萬元）
數據來源：MIR DATABANK，僅統計工業場景應用數據
02無刷空心杯電機：人形機器人的必然選擇
空心杯電機價格較貴，核心壁壘在于自支撐繞組技術。實現自支撐繞組的關鍵點：
一是繞組工藝設計，不同繞制方式?jīng)Q定電機性能。
- 直線型繞制：工藝復雜，需多次繞制，適用于較少匝數、較長繞組結構。
- 斜繞型線圈（如德國Faulhaber）：自動化一次性成型，合格率高，平整度好。
- 同心式繞組（如瑞士Maxon）：功率密度更高，性能更優。
二是繞線設備，高端設備仍由歐美日主導，國內廠商雖已突破部分技術，但在大功率、復雜結構繞制上仍存差距。如中特科技研發生產了多款自動及半自動繞線設備，但其全自動雙軸空心杯繞線機的繞制原理仍屬于繞卷式生產；勤聯科技是國產空心杯繞線機中較少采用一次性繞制成型生產技術的廠商，但其繞線機只能繞制尺寸較小、線徑較細、形狀單一的線圈，無法滿足大功率空心杯電機的要求。
從技術路線來看，空心杯電機可分為有刷和無刷兩類。二者的結構中，有刷空心杯電機的轉子無鐵芯，無刷空心杯電機的定子無鐵芯。適用于人形機器人的是無刷空心杯電機，其結構相比應用在小家電、玩具中的有刷空心杯電機更復雜、成本較高、國產替代空間也更強。

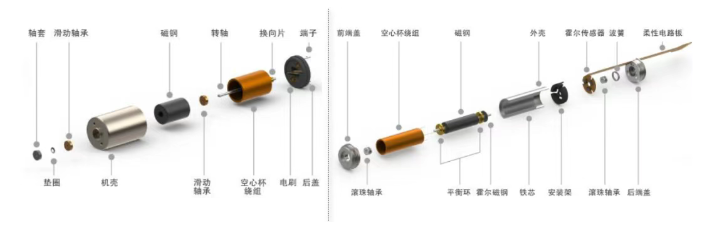

有刷空心杯電機（左）、無刷空心杯電機（右）圖片來源：鳴志電器官網
無刷空心杯電機是無碳刷和換向器的，主要通過電子轉換器實現電能轉換，根據轉子位置自動調整電流方向，實現無花火運行，基本無摩擦損耗，延長電機壽命，無刷是有刷壽命的三倍以上；重要的是其體積更小、重量更輕，符合機器人的發展趨勢，也因其工藝更復雜、原材料更多，其成本也比有刷的高出不少。

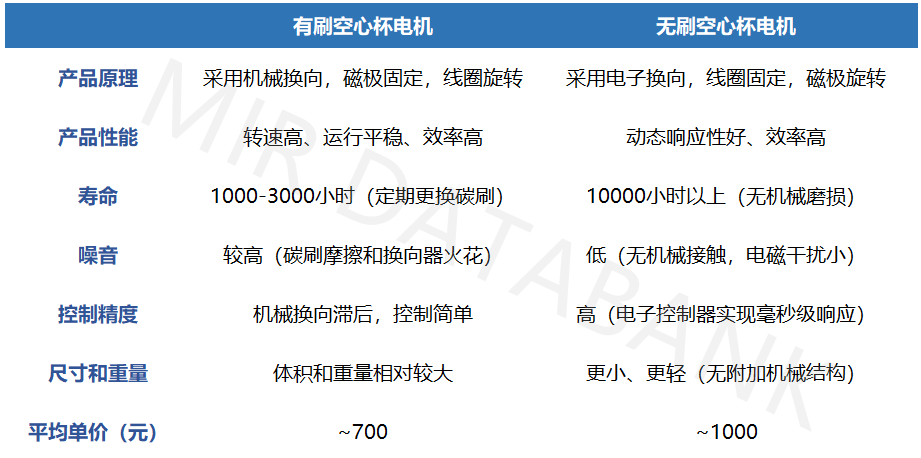

有刷與無刷空心杯電機性能特點對比
信息來源：MIR 睿工業收集公開資料進行整理，MIR DATABANK
03國產空心杯電機最新進展
在全球范圍內，瑞士Maxon、德國Faulhaber、瑞士Portescap等頭部企業長期以來一直占據著較高的空心杯電機市場份額。與此同時，國內廠商也在加速布局這一領域，如鳴志電器、鼎智科技、兆威機電、雷賽智能、三花智控、偉創電氣、拓邦股份、禾川科技等。
目前，人形機器人行業正處于產品應用定義的關鍵階段。眾多廠商紛紛推出樣機并開展各類測試，試圖探索出人形機器人能夠?qū)崿F(xiàn)規?；推占盎淖罴研螒B(tài)。在這個過程中，直接為這些人形機器人廠商供貨的空心杯電機公司，能夠獲得第一手的應用反饋。這使它們能夠及時調整自身技術研發和產品優化的方向。憑借前期與客戶共同研發和技術交流所積累的深厚基礎，這些空心杯電機公司有望在人形機器人產品規模量產之后，成為定點供應商，從而在未來廣闊的空心杯電機市場中占據先發優勢。
鳴志電器
鳴志電器成立于1994年，是運動控制領域的綜合制造商，深耕電機領域多年，掌握了核心研發、驅動和制造技術。2024年實現營業收入24億元，同比下降4.99%。
根據鳴志電器公司官網的數據顯示，無刷無齒槽電機（無刷空心杯）能做到的最小外徑是10mm，除此之外，還有13mm到30mm等多個型號。鳴志電器的空心杯電機采用了其具有自主專利技術的空心杯繞組，這種特殊設計能夠?yàn)殡姍C(jī)帶來高轉矩、高扭矩、低噪音的優勢，得以實現更平穩的高低速運行、更精準地控制以及更高的效率與功率密度。根據年報數據顯示，2024年鳴志電器無刷電機業務合計實現營業收入21951萬元，同比增長31%。
鼎智科技
鼎智科技成立于2008年，主要產品為線性執行器、混合式步進電機、直流電機、音圈電機及其組件，下游客戶主要為醫療器械、工業自動化等領域制造企業。2024年全年?duì)I收2.24億元，同比下降20.80%。
根據2024年財報披露，鼎智科技已開發完成6mm-42mm各系列空心杯產品，配合6mm-42mm精密行星齒輪箱，設計用于各類工業自動化需求，具有噪音低、壽命長、精度高等優勢，適用于靈巧手、開關門、電動工具、牙科設備等，目前已經給客戶供貨，可滿足客戶定制化需求。
兆威機電
兆威機電成立于2001年，主要從事微型傳動及驅動系統的研發、生產和銷售業務，產品可應用于智能汽車、消費及醫療科技、先進工業及智造、機器人等多個領域。2024年實現營業收入15.25億元，同比增長26.42%。
根據2024年財報披露，兆威機電已完成無刷空心杯電機的系列化平臺建設，系列化電機均實現量產；4mm無刷空心杯電機已完成技術攻關，實現小批量產，未來無刷空心杯電機會聚焦于開發4極產品，提升產品性能。
寫在最后
靈巧手作為人形機器人與物理世界交互的“指尖”，其精密動作高度依賴空心杯電機的核心驅動。隨著人形機器人產業的加速推進，對高性能無刷空心杯電機的需求將持續攀升。當前，鳴志電器、鼎智科技、兆威機電等國內廠商正積極投入研發，在空心杯繞制工藝、系列化平臺建設及定制化能力上持續追趕國際先進水平。憑借與下游客戶緊密合作積累的先發優勢，國產空心杯電機有望在人形機器人規模量產的浪潮中，迎來關鍵的成長機遇。
