PDF原理圖&PCB圖：Altium Designer
程序編譯：Keil5 C51
編程語言：C語言
設計編號：【J05實物】
1.? 簡介
? 本文提出了一種基于51單片機的LCD12864電子萬年歷。此萬年歷在硬件方面主要采用STC89C52RC單片機作為主控核心，由DS1302時鐘芯片提供時鐘，DS18B20芯片顯示溫度、LCD12864液晶顯示屏顯示，同時電子萬年歷還具有時間校準、鬧鐘提醒等功能。
2.? 主要功能
a.通過LCD12864顯示年月日、時分秒、溫度、星期、鬧鐘等信息。
b.通過獨立按鍵設置年月日、時分秒、鬧鐘。
c.通過DS1302時鐘芯片提供系統時鐘。
d.通過DS18B20芯片提供實時溫度。
e.通過蜂鳴器提示鬧鐘狀態。

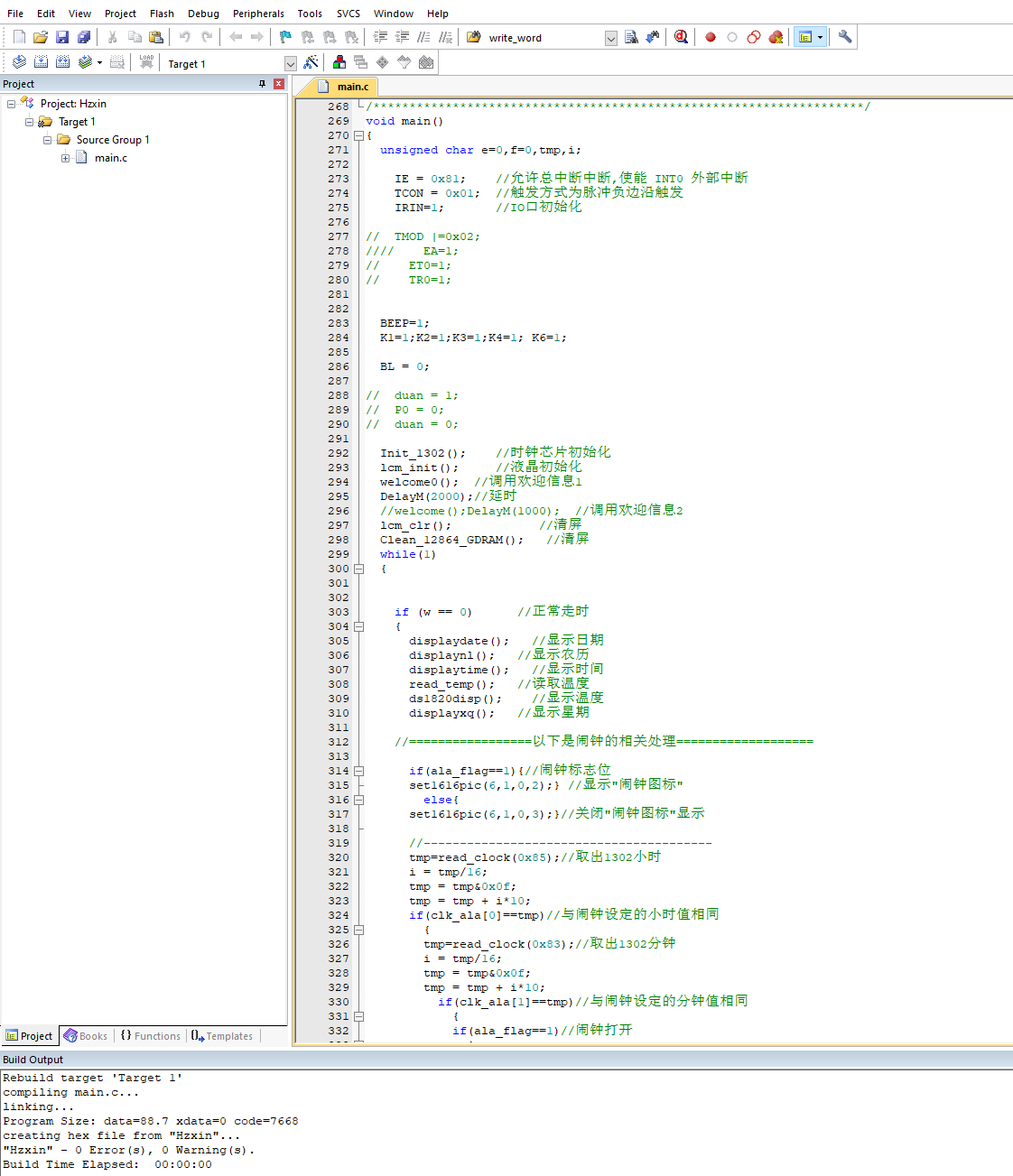

3.? 源程序(Keil5)
本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。
4.? PDF原理圖和PCB圖
該設計原理圖和PCB是通過Altium Designer軟件設計的，僅提供PDF原理圖和PCB頂層/底層圖片?。?！

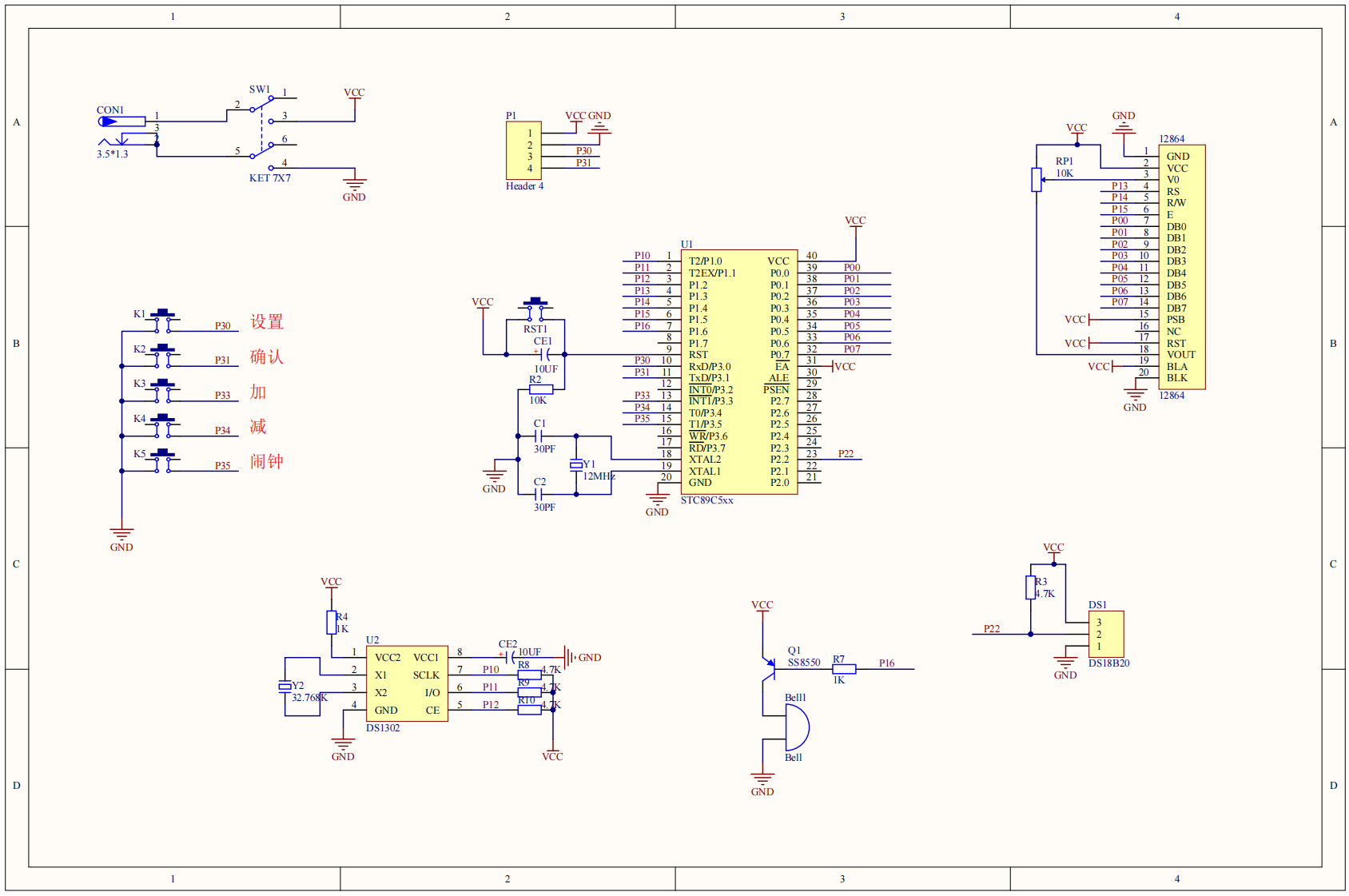

PDF原理圖：
PCB頂層和底層圖：
5.? 實物照片
實物圖如下：
6.? 設計報告
設計報告主要包括硬件電路、軟件設計、仿真調試等等，僅供參考。
7.? 資料清單
設計資料主要包括C程序+Proteus仿真+PDF原理圖+PCB圖+設計報告+使用說明+元件清單+仿真演示視頻+實物演示視頻，如需實物請聯系。
8.? 資料獲取鏈接
百度網盤下載鏈接：【J05】實物百度網盤下載鏈接
更多單片機實物設計合集：單片機實物設計合集
